SECU® Rail

SECU® Rail

SECU® Rail — barierka ochronna do dachów płaskich

SECU® Rail to niezawodny system ochrony zbiorowej, który gwarantuje bezpieczeństwo osób poruszających się po dachach płaskich. Jako profesjonalne balustrady dachowe, system ten umożliwia swobodne wykonywanie prac konserwacyjnych bez konieczności stosowania dodatkowego wyposażenia ochrony osobistej (szelek, linek).

W zależności od specyfiki budynku, system oferuje dwa rozwiązania:

  • Wariant samonośny: Idealny tam, gdzie nie wolno naruszać izolacji. Konstrukcja jest podparta betonowymi obciążnikami (25 kg) z warstwą antypoślizgową, co eliminuje konieczność wiercenia w poszyciu.

  • Wariant montowany na stałe: Doskonały jako balustrada na attyce w nowych i modernizowanych obiektach. Dzięki różnorodnym słupkom ze stopką, system pozwala na stabilny i estetyczny montaż balustrady do attyki lub ogniomuru, zapewniając nieograniczoną swobodę ruchów na dachu.

System SECU® Rail cechuje się stabilnością oraz przemyślaną konstrukcją, którą można dopasować do estetyki każdego budynku:

  • Materiał wykonania: Do wyboru stal lub aluminium o wysokiej odporności na korozję.

  • Komponenty: Standardowa poręcz, listwa na wysokości kolana oraz listwa przypodłogowa mają długość 3,0 m.

  • Rozstaw słupków: Odległość między słupkami nie może przekraczać 1,5 m.

  • Mocowanie balustrady do attyki: Dostępne są specjalistyczne płyty montażowe w formie litery Z (standardowe i wzmocnione) oraz płyty ścienne, które umożliwiają montaż na krawędziach dachów i powierzchniach attyki.

  • Dachy z blachy trapezowej: System można montować również na konstrukcjach z blachy trapezowej, zarówno z izolacją, jak i bez niej.

  • Warianty konstrukcyjne: Produkt dostępny jest w wersji sztywnej oraz składanej (wariant składany minimalizuje wpływ barierek na wygląd elewacji budynku).

    • Barierki dachowe SECU® Rail to uniwersalne rozwiązanie dla każdego typu dachu płaskiego o nachyleniu do 10°.

      Główne korzyści:

    • Bezpieczeństwo: Spełnia najwyższe standardy ochrony zbiorowej, eliminując ryzyko upadku z wysokości.

    • Ochrona poszycia: W wersji samonośnej montaż odbywa się bez wnikania w pokrycie dachowe, co chroni przed nieszczelnościami.

    • Uniwersalność: System jest kompatybilny ze wszystkimi konstrukcjami dachowymi - zarówno tam, gdzie attyka/ogniomur nie są wymagane, jak i w miejscach wymagających solidnego zakotwienia.

    • Eliminacja błędów: Słupek ze stopką w wersji składanej składa się tylko w jednym kierunku, co wyklucza błędy podczas montażu i użytkowania.

    • Estetyka: Różne kształty słupków oraz opcja składania pozwalają na idealne wkomponowanie systemu w ogólny wygląd budynku.



W skrócie

  • Barierka do dachów płaskich o nachyleniu do 10 stopni, w wariancie samonośnym na obciążnikach albo montowanym na stałe.
  • Można ją zamocować na attyce lub przy attyce, a także do izolacji i na blachę trapezową.
  • Cztery warianty mocowania do attyki i trzy rodzaje słupków: prosty, nachylony, zaokrąglony.
  • Do wyboru stal albo aluminium. Poręcz i listwy mają długość 3,0 m.
  • To środek ochrony zbiorowej: chroni wszystkich na dachu i nie wymaga zakładania uprzęży.

SECU® Rail to barierka ochronna do dachów płaskich, która zabezpiecza krawędź dachu i pozwala pracować bez uprzęży. W wariancie samonośnym stoi na obciążnikach, nie naruszając poszycia. W wariancie stałym mocuje się ją między innymi do attyki.

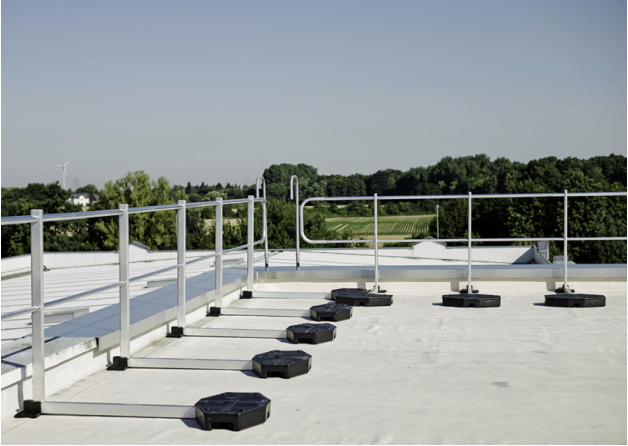

Barierka ochronna SECU Rail na obciążnikach zamontowana wzdłuż krawędzi dachu płaskiego

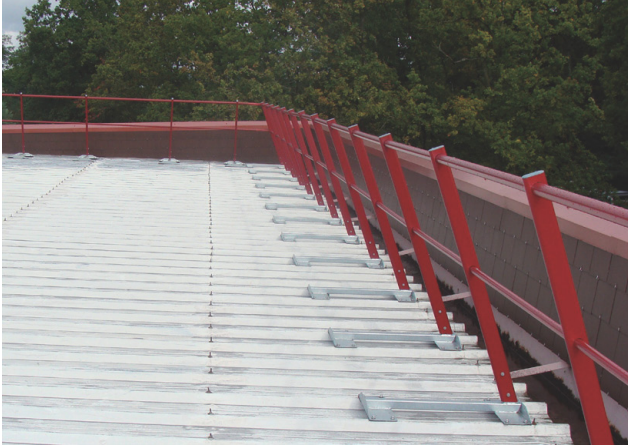

Barierka ochronna SECU Rail mocowana do poszycia dachu przy attyce budynku



Elastyczne rozwiązanie specjalne

Budowa barierki SECU Rail: obciążnik podstawy, ramię i słupek do montażu na attyce lub przy attyce

  1. Obciążniki betonowe są tak zaprojektowane, aby można je łatwo układać w stosy i tym samym usprawnić logistykę. Na górze znajduje się data produkcji oraz karta montażu. Obudowa antypoślizgowa z zaokrąglonymi krawędziami, odporna na promieniowanie UV, zapobiega uszkodzeniom izolacji dachu.
  2. W celu ułatwienia obsługi i uproszczenia transportu betonowe obciążniki zostały wyposażone w specjalne uchwyty
  3. Opatentowany system blokady z zatrzaskiem uniemożliwia demontaż obciążników betonowych i służy do kontroli naprężeń.
  1. Mocowanie pochwytów i listew na wysokości kolan w słupkach zapewnia wysoką stabilność systemu.
  2. W celu ochrony izolacji przed uszkodzeniem element końcowy został wzmocniony podstawą z EPDM. Rowkowana płyta czołowa zapobiega ślizganiu się barierki i jest bezpieczna w przypadku braku attyki lub śliskiego podłoża
  3. Położone wyżej poziome ramię łączące umożliwia swobodny odpływ wody deszczowej.


Balustrada SECU Rail zamontowana na attyce dachu płaskiego w narożniku budynku

Opis produktu

Zamontowana na stałe barierka SECU®Rail jest idealnym rozwiązaniem w przypadku krawędzi dachów zagrożonych upadkiem w nowych lub odnawianych budynkach. Stałe i niewymagające konserwacji rozwiązanie zabezpieczające zapewnia nieograniczoną swobodę ruchów na dachu. Ponadto SECU®Rail charakteryzuje się również szybkim montażem przy użyciu niewielkiej ilości komponentów. W zależności od danej konfiguracji dachu są one montowane z użyciem różnych słupków ze stopką w różny sposób. Zamontowana na stałe barierka dostępna w wersji sztywnej i składanej jest trwałym i skutecznym systemem zabezpieczenia przed upadkiem z wysokości.

Opis techniczny

Standardowe możliwości montażu obejmują płyty montażowe w formie litery Z i wzmocnione płyty montażowe w formie litery Z, ponadto płyty montażowe ścienne oraz do powierzchni attyki. Barierki można również bez problemu zamontować na dachach z blachy trapezowej z izolacją lub bez izolacji. Poręcz, listwa na wysokości kolana i przypodłogowa mają długość 3,0 m. Odległość między słupkami nie może przekraczać 1,5 m.

Najważniejsze zalety

  • Skuteczne i trwałe zabezpieczenie przed upadkiem z wysokości
  • Dostępne w wersji sztywnej i składanej
  • W wariancie składanym nie wpływa na pogorszenie wyglądu budynku
  • Słupek ze stopką można złożyć tylko w jednym kierunku, co wyklucza będy montażowe.
  • Funkcjonalne i estetyczne rozwiązanie dla nowych budynków i renowacji dachów płaskich



Możliwości montażu

Detale mocowania balustrady do attyki: płyta montażowa w formie litery Z, wzmocniona płyta Z, płyta montażowa ścienna, mocowanie na powierzchni attyki, do izolacji i na blachę trapezową

Rodzaje słupków

Rodzaje słupków barierki SECU Rail na obciążniku: prosty, nachylony i zaokrąglony

Przegląd możliwości montażu

Mocowanie Rodzaj słupka prosty Nachylony Zaokrąglony Składany Możliwa osłona balustrady Listwa przypodłogowa
Powierzchnia górna attyki
Płyta montażowa w formie litery Z + + + + + +
Wzmocniona płyta montażowa w formie litery Z + + + + + +
Podwyższona wzmocniona płyta montażowa w formie litery Z + + + + + +
Powierzchnia attyki + + + + + +
Attyka wewnątrz
Płyta montażowa ścienna + + + + + +
Powierzchnia dachowa
Płyta montażowa do izolacji + + + + + +
Barierki samonośne + + + + + +
Specjalne barierki
Barierki do blachy trapezowej + +
Barierki do modułów fotowoltaicznych         +
Barierki do instalacji przemysłowych +



Akcesoria montażowe

Akcesoria dostępne na zamówienie.

Akcesoria montażowe barierki SECU Rail: narożnik 90 stopni, narożnik ruchomy, zamocowanie na końcach, uchwyt końcowy i listwa przypodłogowa

Najczęstsze pytania o barierki dachowe

Jak zamocować balustradę do attyki?

Barierkę SECU Rail można zamocować na attyce albo przy attyce, w zależności od konstrukcji. Dostępne są cztery warianty mocowania do attyki: płyta montażowa w formie litery Z, wzmocniona płyta montażowa w formie litery Z, płyta montażowa ścienna oraz mocowanie na powierzchni attyki. Poza attyką system można mocować do izolacji i na blachę trapezową.

Czy montaż barierki wymaga przewiercania poszycia dachu?

Nie musi. SECU Rail w wariancie samonośnym stoi na obciążnikach i zapewnia ochronę zbiorową na dachu płaskim bez uszkadzania poszycia. Dostępny jest też wariant montowany na stałe, między innymi do attyki.

Jakie są rodzaje słupków barierki dachowej?

Trzy: słupek prosty, nachylony i zaokrąglony. Wybór zależy od geometrii dachu i od tego, czy barierka ma być widoczna z poziomu gruntu.

Na jakim dachu można zamontować barierkę SECU Rail?

Na każdym typie dachu płaskiego o nachyleniu do 10 stopni. System znajduje zastosowanie od budownictwa mieszkaniowego po budynki użyteczności publicznej oraz pomosty dla pieszych.

Z jakiego materiału wykonana jest barierka i jakie ma długości?

Do wyboru stal albo aluminium o wysokiej odporności na korozję. Standardowa poręcz, listwa na wysokości kolana i listwa przypodłogowa mają długość 3,0 m.

Jakie akcesoria są dostępne do barierki dachowej?

Narożnik 90 stopni, narożnik ruchomy, zamocowanie na końcach, uchwyt końcowy oraz listwa przypodłogowa. Akcesoria dostępne są na zamówienie.

Czy barierka to lepsze rozwiązanie niż punkty kotwiczące?

Na dachu płaskim zwykle tak. Barierka to środek ochrony zbiorowej: chroni wszystkie osoby na dachu naraz i nie wymaga zakładania uprzęży ani przeszkolenia z asekuracji. Zgodnie z hierarchią bezpieczeństwa w pierwszej kolejności stosuje się właśnie ochronę zbiorową, a punkty kotwiczące tam, gdzie barierki nie da się zamontować.
